 Installation d'un feu de brouillard sur 1318

Aller en bas
AuteurMessage
paulo1527
Adhérent Amicale R15/R17
paulo1527

Nombre de messages : 751
Age : 68
Localisation : Gaillon 27
Date d'inscription : 24/10/2011

Installation d'un feu de brouillard sur 1318 Empty
MessageSujet: Installation d'un feu de brouillard sur 1318   Installation d'un feu de brouillard sur 1318 EmptyLun 12 Fév - 22:18:19

Disposant d'un bouton (de R20 ? ) qui rentre juste dans le logement et d'une douille récupérée je ne sais où, j'ai équipé la voiture de ce fameux feu de brouillard. D'autant que le voyant est inscrit au tableau de bord.
Prolongement des conducteurs coupés près du connecteur (2 fils pour le voyant lumineux bouton, 1 venant du comodo Croisement, 1 allant vers le voyant TB et le dernier au feu AR.
Installation d'un feu de brouillard sur 1318 2018-011

Le feu arrière et ma douille
Installation d'un feu de brouillard sur 1318 2018-013
Suppression du bossage et préparation adaptation douille
Installation d'un feu de brouillard sur 1318 2018-014
Collage de la douille au joint colle silicone
Installation d'un feu de brouillard sur 1318 2018-012
Connecteur tableau de bord : c'est le fil avec embout cylindrique qui va au voyant "Feu de brouillard"
Installation d'un feu de brouillard sur 1318 2018-016
Le bouton a sa place
Installation d'un feu de brouillard sur 1318 2018-017

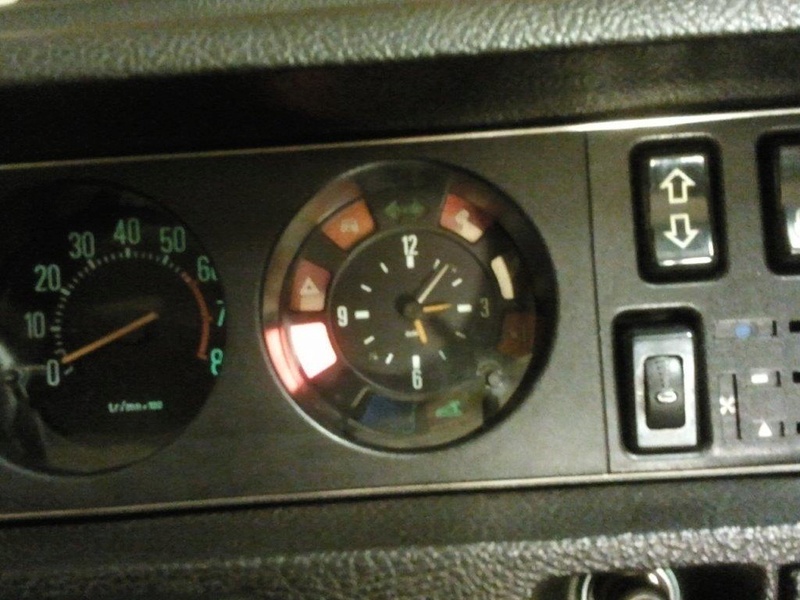

Le voyant tableau de bord
Installation d'un feu de brouillard sur 1318 2018-018
Le feu arrière en service.

Installation d'un feu de brouillard sur 1318 2018-019
Revenir en haut Aller en bas
MichBiz
Secrétaire Amicale R15/R17
MichBiz

Nombre de messages : 39128
Age : 70
Localisation : Sud 07
Date d'inscription : 05/09/2005

Installation d'un feu de brouillard sur 1318 Empty
MessageSujet: Re: Installation d'un feu de brouillard sur 1318   Installation d'un feu de brouillard sur 1318 EmptyLun 12 Fév - 22:25:23

Bien Paul !
pas compliqué à faire.

Tu n'autorise l'allumage qu'en feux de croisement et feux de route ?
Revenir en haut Aller en bas
JPM
Membre du CA de l'Amicale R15/R17
JPM

Nombre de messages : 19090
Age : 57
Localisation : Auxerre (89)
Date d'inscription : 28/07/2010

Installation d'un feu de brouillard sur 1318 Empty
MessageSujet: Re: Installation d'un feu de brouillard sur 1318   Installation d'un feu de brouillard sur 1318 EmptyLun 12 Fév - 23:14:23

MichBiz a écrit:
... Tu n'autorise l'allumage qu'en feux de croisement et feux de route ?
... Wink ...
Je sais, sur les voitures modernes ... Rolling Eyes ...

_________________
Installation d'un feu de brouillard sur 1318 1312_511
R1312 '73 Blanc 355.
Revenir en haut Aller en bas
paulo1527
Adhérent Amicale R15/R17
paulo1527

Nombre de messages : 751
Age : 68
Localisation : Gaillon 27
Date d'inscription : 24/10/2011

Installation d'un feu de brouillard sur 1318 Empty
MessageSujet: Re: Installation d'un feu de brouillard sur 1318   Installation d'un feu de brouillard sur 1318 EmptyMar 13 Fév - 12:36:52

Effectivement, pas compliqué; le plus difficile est d'avoir le matériel qui va bien.
Ne s'allume que en position croisement et Embarassed  route. Sur nos modernes, que croisement.
Revenir en haut Aller en bas
marcdu68
Trésorier de l'Amicale R15/R17
marcdu68

Nombre de messages : 17937
Age : 57
Localisation : HOCHSTATT
Date d'inscription : 09/01/2013

Installation d'un feu de brouillard sur 1318 Empty
MessageSujet: Re: Installation d'un feu de brouillard sur 1318   Installation d'un feu de brouillard sur 1318 EmptyMar 13 Fév - 15:28:00

Bien Paulo Very Happy . Je me suis toujours demandé à quoi servait le fameux fil orange avec l' embout rond.

_________________
Trésorier de l' Amicale et Modérateur du forum. Correspondant Régional Régions ALSACE / FRANCHE COMTE
Installation d'un feu de brouillard sur 1318 Signat11
Very Happy R1300, R1302,R1322,R1328,C405 Very Happy
Revenir en haut Aller en bas
JPM
Membre du CA de l'Amicale R15/R17
JPM

Nombre de messages : 19090
Age : 57
Localisation : Auxerre (89)
Date d'inscription : 28/07/2010

Installation d'un feu de brouillard sur 1318 Empty
MessageSujet: Re: Installation d'un feu de brouillard sur 1318   Installation d'un feu de brouillard sur 1318 EmptyMar 13 Fév - 18:52:50

marcdu68 a écrit:
... Je me suis toujours demandé à quoi servait le fameux fil orange avec l' embout rond.
A faire sauter le pont ... javascript:emoticon( javascript:emoticon( javascript:emoticon( ...
Je sais, elle est facile ... Wink ...

_________________
Installation d'un feu de brouillard sur 1318 1312_511
R1312 '73 Blanc 355.
Revenir en haut Aller en bas
thierry 61
confirmé
thierry 61

Nombre de messages : 283
Age : 50
Localisation : orne
Date d'inscription : 25/08/2014

Installation d'un feu de brouillard sur 1318 Empty
MessageSujet: Re: Installation d'un feu de brouillard sur 1318   Installation d'un feu de brouillard sur 1318 EmptyMar 13 Fév - 20:47:48

javascript:emoticon( javascript:emoticon( belle réalisation !!!!
Revenir en haut Aller en bas
éric 35
vétéran
éric 35

Nombre de messages : 586
Age : 57
Localisation : 35 tout proche de rennes
Date d'inscription : 03/06/2007

Installation d'un feu de brouillard sur 1318 Empty
MessageSujet: Re: Installation d'un feu de brouillard sur 1318   Installation d'un feu de brouillard sur 1318 EmptyLun 18 Juin - 18:09:27

J'ai fais aussi ce montage sur ma 1328.

J'ai profité d'avoir sorti le combiné d'instruments pour connecter les antibrouillards AR qui étaient déjà présents sur les platines.
Sur le faisceau qui vient de l'AR de l'auto, il existait un fil couleur saumon avec une cosse cylindrique non branchée arrivant au niveau de la platine des fusibles. Ce fil correspond à l'antibrouillard AR.
Il en est de même pour la grande borne qui ce raccorde à droite sur le combiné, un fil couleur saumon sort avec aussi une cosse cylindrique. Il est raccordé à la lampe antibrouillard.
J'ai donc raccordé ces fils au bouton de commande d'allumage des antibrouillards sur lequel j'ai amené du + après contact.
Et voilà !
Installation d'un feu de brouillard sur 1318 20180612

Installation d'un feu de brouillard sur 1318 20180611

Installation d'un feu de brouillard sur 1318 20180610

Installation d'un feu de brouillard sur 1318 0030 à Paulo pour son post qui m'a bien aidé et m'a décidé à faire cette modif !
Revenir en haut Aller en bas
JPM
Membre du CA de l'Amicale R15/R17
JPM

Nombre de messages : 19090
Age : 57
Localisation : Auxerre (89)
Date d'inscription : 28/07/2010

Installation d'un feu de brouillard sur 1318 Empty
MessageSujet: Re: Installation d'un feu de brouillard sur 1318   Installation d'un feu de brouillard sur 1318 EmptyLun 18 Juin - 18:28:26

javascript:emoticon( Eric ... Laughing ...

_________________
Installation d'un feu de brouillard sur 1318 1312_511
R1312 '73 Blanc 355.
Revenir en haut Aller en bas
