 Alternateur sev marchal 70ampères

Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
chuck14
confirmé


Nombre de messages : 452
Age : 60
Date d'inscription : 09/06/2015

Alternateur sev marchal 70ampères Empty
MessageSujet: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyDim 22 Nov 2015 - 9:46

Bonjour à tous. je recherche la référence exacte de l'alternateur monté sur les 17"usine" et sur quels autres véhicules on peut le trouver? merci
Revenir en haut Aller en bas
MichBiz
Secrétaire Amicale R15/R17
MichBiz

Nombre de messages : 39623
Age : 70
Localisation : Sud 07
Date d'inscription : 05/09/2005

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyDim 22 Nov 2015 - 13:31

A mon avis, faut chercher dans les véhicules diesel de l'époque.  Trafic ?
Revenir en haut Aller en bas
En ligne
marcdu68
Trésorier de l'Amicale R15/R17
marcdu68

Nombre de messages : 17980
Age : 57
Localisation : HOCHSTATT
Date d'inscription : 09/01/2013

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyDim 22 Nov 2015 - 14:10

MichBiz a écrit:
A mon avis, faut chercher dans les véhicules diesel de l'époque.  Trafic ?

Sans vouloir te contredire Michel, à l'époque des 17 usine le Trafic n' existait pas. C'était le temps de la bonne vieille Estafette.

_________________
Les Avis c'est comme les Trous du cul, tout le monde en a un.
Clint EASTWOOD


Alternateur sev marchal 70ampères Insp_h10
Revenir en haut Aller en bas
MASTERDOM
Correspondant Région Amicale 15/17
MASTERDOM

Nombre de messages : 12697
Age : 52
Localisation : FINISTERE
Date d'inscription : 04/09/2005

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyDim 22 Nov 2015 - 14:41

marcdu68 a écrit:
MichBiz a écrit:
A mon avis, faut chercher dans les véhicules diesel de l'époque.  Trafic ?

Sans vouloir te contredire Michel, à l'époque des 17 usine le Trafic n' existait pas. C'était le temps de la bonne vieille Estafette.

Of course Marco!

MichBiz : first Diesel RENAULT = RENAULT 20, in the 80's! Laughing
Revenir en haut Aller en bas
LEROY
Adhérent Amicale R15/R17


Nombre de messages : 529
Localisation : 76
Date d'inscription : 06/09/2005

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyDim 22 Nov 2015 - 17:31

type 14V70 A71588010
j'en ai un N° A 3105
je pense qu'ils étaient montés sur les ALPINE 1600 compétition ?
Revenir en haut Aller en bas
MichBiz
Secrétaire Amicale R15/R17
MichBiz

Nombre de messages : 39623
Age : 70
Localisation : Sud 07
Date d'inscription : 05/09/2005

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyDim 22 Nov 2015 - 18:25

Un peu plus de réflexion, la question de Thierry est actuelle.
Si vous voulez un alternateur 70A abordable qui se monte sans modif, faut chercher dans ce qui date de fin 70 ou début 80.
Revenir en haut Aller en bas
En ligne
chuck14
confirmé


Nombre de messages : 452
Age : 60
Date d'inscription : 09/06/2015

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyDim 22 Nov 2015 - 19:38

Merci Joël pour la référence. Je pense que ce modèle n'a pas été conçu uniquement que pour les alpines 1600 compétition et les 17 usine, mais sans doute aussi pour des véhicules destinés aux pays froids, mais lesquels?.
Un modèle plus moderne ira trés bien, n'ayant plus le moteur d'origine....Michel a raison, le but est de pouvoir alimenter les quatre oscars sans vider la batterie...
Revenir en haut Aller en bas
LEROY
Adhérent Amicale R15/R17


Nombre de messages : 529
Localisation : 76
Date d'inscription : 06/09/2005

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyDim 22 Nov 2015 - 20:52

deux aspects
1/ : alternateur pour une batterie 45 ah sans soucis si tout le faisceau est ok
des fils vieillots ayant des déperditions = des soucis
2/ mettre une batterie plus conséquente type 60 ou 75 ah
oui mais il faut l'alternateur qui va avec
batterie de 45 avec alternateur de 45 c'est la base
batterie de 60 avec alternateur de 45 c'est lui qui va mouliner pour fournir et à la fin lâcher
batterie de 60 avec un alternateur de 70 = tranquille; il va charger si besoin et va préserver le tout
expérimenté avec une 12 g "compétitive"
à vous de voir
Revenir en haut Aller en bas
chuck14
confirmé


Nombre de messages : 452
Age : 60
Date d'inscription : 09/06/2015

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyDim 22 Nov 2015 - 21:16

Le but étant de pouvoir alimenter "au cas ou" les quatre oscars" la solution deux me parait la plus judiciable.le faisceau pour les alimenter est déjà d'origine sur la voiture, je vais bien sûr le vérifier. Le relais le concernant est situé sur la barrette à l'avant gauche dans la cage moteur et il est de 30amperes. Le régulateur pour l'alternateur est dans le lot de pièces trouvées dans la voiture, il est légèrement différent de celui que l'on trouve habituellement dans les 17. Si je trouve un modèle en 70A, j'opterai pour la solution d'une batterie en 60A minimum. Encore merci pour les conseils.
PS: qu'y avait-il comme modèle sur 2633 ?
Revenir en haut Aller en bas
LEROY
Adhérent Amicale R15/R17


Nombre de messages : 529
Localisation : 76
Date d'inscription : 06/09/2005

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyDim 22 Nov 2015 - 21:31

c'était un "classique" puisque la voiture ne faisait plus que du "tout terrain" sans "options"
par contre une 12 g "provenance "DIEPPE" avec rallyes "jour / nuit et 4 lp et ab en était équipée...en 70ah
mais batterie 45 ; à l'époque pas trop de choix c'est l'alternateur qui faisait survivre
d'importance dès que plus utilisés les additionnels = coupure
autrement chauffe des fils si sous dimensionnés avec les risques qui vont avec
Revenir en haut Aller en bas
chuck14
confirmé


Nombre de messages : 452
Age : 60
Date d'inscription : 09/06/2015

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyDim 22 Nov 2015 - 21:42

Ok. Donc si je veux fiabiliser le système, je vais rencontrer le fameux "problème" de pouvoir loger une plus grosse batterie donc demontage de la courroie d'alternateur pour permettre son passage.
Revenir en haut Aller en bas
chuck14
confirmé


Nombre de messages : 452
Age : 60
Date d'inscription : 09/06/2015

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyDim 22 Nov 2015 - 21:53

"tilt".....ceci explique sans doute pourquoi j'ai comme support de batterie une simple plaque en alu sans rebord. Idea
Revenir en haut Aller en bas
MichBiz
Secrétaire Amicale R15/R17
MichBiz

Nombre de messages : 39623
Age : 70
Localisation : Sud 07
Date d'inscription : 05/09/2005

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyLun 23 Nov 2015 - 8:21

Il y a la solution de placer la batterie ailleurs.
Revenir en haut Aller en bas
En ligne
chuck14
confirmé


Nombre de messages : 452
Age : 60
Date d'inscription : 09/06/2015

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyLun 23 Nov 2015 - 9:10

J'y ai bien pensé Michel, mais j'ai pas la place dans la cage moteur.à droite j'ai la grosse boîte à air des carbus avec la bobine , le régulateur et le bocal pour les vapeurs d'huile. Et à gauche j'ai le klakson, le lave glaces etc....où la mettre?
Revenir en haut Aller en bas
LEROY
Adhérent Amicale R15/R17


Nombre de messages : 529
Localisation : 76
Date d'inscription : 06/09/2005

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyLun 23 Nov 2015 - 9:17

dans le coffre ou derrière le siège passager ou dans l'aile mais peu pratique et exposé aux intempéries
perso j'ai une grosse batterie aux cotes actuelles
j'ai coupé les butées et celà passe à 1 cm de la poulie....
pas terrible mais c'est ma solution bien évidemment en modifiant la plaque et et des "tirants" maison
Revenir en haut Aller en bas
chuck14
confirmé


Nombre de messages : 452
Age : 60
Date d'inscription : 09/06/2015

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyLun 23 Nov 2015 - 9:21

Je préfère la dernière solution...auriez vous une photo du montage Joël? Et quel modèle de batterie?
Revenir en haut Aller en bas
MichBiz
Secrétaire Amicale R15/R17
MichBiz

Nombre de messages : 39623
Age : 70
Localisation : Sud 07
Date d'inscription : 05/09/2005

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyLun 23 Nov 2015 - 13:01

chuck14 a écrit:
J'y ai bien pensé Michel, mais j'ai pas la place dans la cage moteur.à droite j'ai la grosse boîte à air des carbus avec la bobine , le régulateur et le bocal pour les vapeurs d'huile. Et à gauche j'ai le klakson, le lave glaces etc....où la mettre?
Batterie derrière les optiques gauche, lave glace + récupérateur des vapeurs d'huile à la place de la batterie.
Mais Joel a réussi à loger la batterie à son emplacement d'origine.
Quant aux avertisseurs supplémentaires, sont-ils bien utiles en dehors de ceux d'origine ? Au pire, le compresseur et une trompe suffisent.
Revenir en haut Aller en bas
En ligne
chuck14
confirmé


Nombre de messages : 452
Age : 60
Date d'inscription : 09/06/2015

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyLun 23 Nov 2015 - 13:37

je pense garder la batterie à son emplacement d'origine et si possible trouver un modèle de plus forte capacité, pour alimenter les oscars. il est vrai que je ne vais pas les utiliser souvent....l'avertisseur étant alimenté par relais et ce dernier étant fixé sur la barrette à l'avant, le fait de déplacer ce dernier ainsi que le cablage pour le lave glaces me ferait faire des modifs sur le circuit électrique qui est déjà une belle prise de téte. à ce qu'il parait, un alternateur de renault 21 diésel serait compatible mais j'ai un doute sur la fixation, à vérifier...encore merci de m'aider.
Revenir en haut Aller en bas
LEROY
Adhérent Amicale R15/R17


Nombre de messages : 529
Localisation : 76
Date d'inscription : 06/09/2005

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyLun 23 Nov 2015 - 17:56

la batterie est à fort ampérage pour le démarrage
c'est le modèle monté entr'autre sur les ambulances de pompiers.......

Alternateur sev marchal 70ampères 673895P1000360

Alternateur sev marchal 70ampères 416811P1000361
Revenir en haut Aller en bas
MichBiz
Secrétaire Amicale R15/R17
MichBiz

Nombre de messages : 39623
Age : 70
Localisation : Sud 07
Date d'inscription : 05/09/2005

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyLun 23 Nov 2015 - 20:25

chuck14 a écrit:
... à ce qu'il parait, un alternateur de renault 21 diésel serait compatible mais j'ai un doute sur la fixation, à vérifier...encore merci de m'aider.
J'avais oublié ça !!! ... j'ai un alternateur neuf de 70 A qui pourrait être celui d'une 21. Dès qu'il pleuvra, je tenterai (ce qui était prévu depuis longtemps ...) de faire le montage sur ma Jaune. En ce moment, je profite du soleil pour travailler dehors.
Thierry, promis, je te dirai.
Revenir en haut Aller en bas
En ligne
henry (claude)
Adhérent Amicale R15/R17
henry (claude)

Nombre de messages : 6766
Age : 58
Localisation : finistere
Date d'inscription : 03/04/2009

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyLun 23 Nov 2015 - 20:35

MichBiz a écrit:
chuck14 a écrit:
... à ce qu'il parait, un alternateur de renault 21 diésel serait compatible mais j'ai un doute sur la fixation, à vérifier...encore merci de m'aider.
J'avais oublié ça !!! ... j'ai un alternateur neuf de 70 A qui pourrait être celui d'une 21. Dès qu'il pleuvra, je tenterai (ce qui était prévu depuis longtemps ...) de faire le montage sur ma Jaune. En ce moment, je profite du soleil pour travailler dehors.
Thierry, promis, je te dirai.

tant qu à  prospecter, autant chercher  un alternateur auto excité.

des fils en moins.............. Very Happy
Revenir en haut Aller en bas
chuck14
confirmé


Nombre de messages : 452
Age : 60
Date d'inscription : 09/06/2015

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyMar 24 Nov 2015 - 10:22

je préfère rester sur un modèle avec régulateur séparé, mais si c'est "mission impossible" pour en trouver un, je me tournerai evidemment sur un avec régulateur incorporé.
Revenir en haut Aller en bas
MichBiz
Secrétaire Amicale R15/R17
MichBiz

Nombre de messages : 39623
Age : 70
Localisation : Sud 07
Date d'inscription : 05/09/2005

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyLun 14 Déc 2015 - 17:57

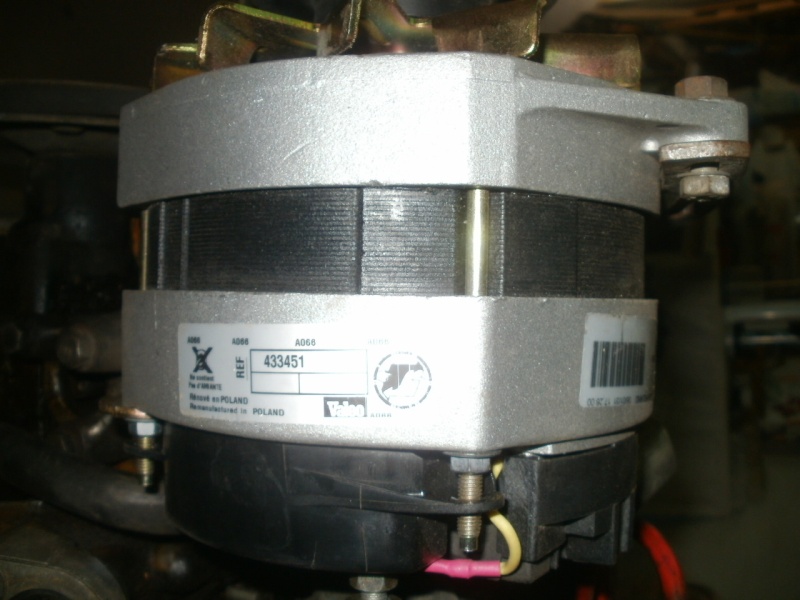

Voilà l'alternateur A13N62 pour R21 que j'ai trouvé.
Il est plus gros que celui d'origine, environ 15 mm de plus.
La position de l'attache pour le tendeur est orientée vers le haut et va nécessiter de refaire une patte de réglage de tension spécifique.
J'espère que le tout passera sous le capot.

Alternateur sev marchal 70ampères Pc140021

Alternateur sev marchal 70ampères Pc140022

Alternateur sev marchal 70ampères Pc140023

Alternateur sev marchal 70ampères Pc140024

Alternateur sev marchal 70ampères Pc140025

Alternateur sev marchal 70ampères Pc140026

J'ai un doute pour le branchement,
- le +12V est répéré par la pastille rouge (pour la liaison batterie)
- pour l'excitation, je pense que ce sont les 2 cosses males en haut  Question
- pour la masse, je suppose que c'est la vis en haut à droite  Question

Alternateur sev marchal 70ampères Pc140016


Dernière édition par MichBiz le Mar 15 Déc 2015 - 11:44, édité 3 fois
Revenir en haut Aller en bas
En ligne
JPM
Membre du CA de l'Amicale R15/R17
JPM

Nombre de messages : 19450
Age : 57
Localisation : Auxerre (89)
Date d'inscription : 28/07/2010

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyLun 14 Déc 2015 - 18:40

MichBiz a écrit:
J'ai un doute pour le branchement,
- le +12V est répéré par la pastille rouge (pour la liaison batterie)
- pour l'excitation, je pense que ce sont les 2 cosses males en haut  Question
- pour la masse, je suppose que c'est la vis en haut à droite  Question
Alternateur sev marchal 70ampères Pc140016
Et la cosse du bas ?

_________________
Alternateur sev marchal 70ampères 1312_511
R1312 '73 Blanc 355.
Revenir en haut Aller en bas
En ligne
titi 85
vieux routard
titi 85

Nombre de messages : 2129
Age : 55
Localisation : Vendée
Date d'inscription : 13/05/2013

Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères EmptyLun 14 Déc 2015 - 19:45

Ou peut t'on acheter cet alternateur Michel Question
Revenir en haut Aller en bas
Contenu sponsorisé




Alternateur sev marchal 70ampères Empty
MessageSujet: Re: Alternateur sev marchal 70ampères   Alternateur sev marchal 70ampères Empty

Revenir en haut Aller en bas

Alternateur sev marchal 70ampères
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Pédalage constant sur un alternateur
» alternateur de 406 ?
» marchal n'est plus dans les papiers
» dynamo ou alternateur ?
» Batterie, alternateur ...

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum Amicale Renault 15 & 17 :: MECANIQUE :: Electricité-
Sauter vers:
