MichBiz
Secrétaire Amicale R15/R17


Nombre de messages : 29550
Age : 67
Localisation : Sud 07
Date d'inscription : 05/09/2005

MessageSujet: Re: R 15 TS à PAUL   Dim 17 Mai - 13:32

Beau travail. Bravo.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JPM
Membre du CA de l'Amicale R15/R17


Nombre de messages : 11662
Age : 54
Localisation : Auxerre (89)
Date d'inscription : 28/07/2010

MessageSujet: Re: R 15 TS à PAUL   Dim 17 Mai - 15:06

Joli ... Laughing

_________________

R1312 '73 Blanc 355.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FunkyVinz
Correspondant Région Amicale 15/17


Nombre de messages : 7727
Age : 37
Localisation : bretagne/finistère
Date d'inscription : 15/03/2009

MessageSujet: Re: R 15 TS à PAUL   Dim 17 Mai - 16:43

javascript:emoticon(
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marcdu68
Trésorier de l'Amicale R15/R17


Nombre de messages : 12581
Age : 54
Localisation : HOCHSTATT
Date d'inscription : 09/01/2013

MessageSujet: Re: R 15 TS à PAUL   Dim 17 Mai - 18:30

Bravo pour ton travail, j'aimerais pouvoir en faire autant javascript:emoticon(

_________________
Correspondant Régional Régions ALSACE et FRANCHE COMTE  Depts 25,39, 67,68 et 90

Very Happy R1300, R1302,R1322,R1328 Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
seb.
vieux routard


Nombre de messages : 1287
Age : 43
Localisation : Doubs, Franche comté
Date d'inscription : 19/08/2009

MessageSujet: Re: R 15 TS à PAUL   Dim 17 Mai - 20:04

marcdu68 a écrit:
Bravo pour ton travail, j'aimerais pouvoir en faire autant javascript:emoticon(

+1
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cyrille89
Correspondant Région Amicale 15/17


Nombre de messages : 5474
Age : 32
Localisation : Sous une voiture dans le 89 ou le 95
Date d'inscription : 01/08/2007

MessageSujet: Re: R 15 TS à PAUL   Lun 18 Mai - 9:26

javascript:emoticon(
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Manu 89
Adhérent Amicale R15/R17 & Modérateur du forum


Nombre de messages : 4696
Age : 46
Localisation : 89700 yonne/bourgogne
Date d'inscription : 30/10/2010

MessageSujet: Re: R 15 TS à PAUL   Lun 18 Mai - 17:19

beau travail javascript:emoticon(

_________________
Recherche 17 découvrable !!!



1312 "73"bleu 457,1312"74"blanc 355
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://manuel.lopez83@sfr.fr En ligne
vinz14
Adhérent Amicale R15/R17


Nombre de messages : 1594
Age : 31
Localisation : 14 Lisieux
Date d'inscription : 23/04/2009

MessageSujet: Re: R 15 TS à PAUL   Mar 19 Mai - 21:58

javascript:emoticon(
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dan12
Junior


Nombre de messages : 56
Age : 52
Date d'inscription : 05/04/2009

MessageSujet: Re: R 15 TS à PAUL   Ven 11 Sep - 22:38

Bonjour a tous , après quelques mois d'absence voici la suite avec l'aile arrière gauche ;

" />
" />
" />
" />
[/img
" />" />

autour du train arrière et du chassis  . A plus pour la suite
Daniel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dan12
Junior


Nombre de messages : 56
Age : 52
Date d'inscription : 05/04/2009

MessageSujet: Re: R 15 TS à PAUL   Ven 11 Sep - 23:07

Je profite que la voiture est levée de l'arrière pour refaire le train arrière et les 3/4 du chassis .
" />

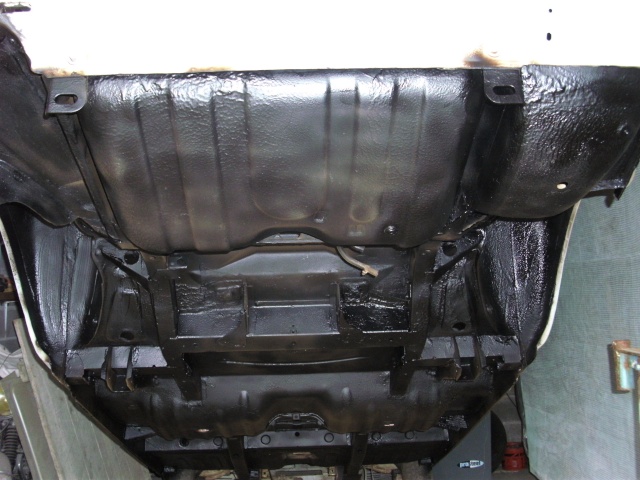

Nettoyage et ponçage , mais pas de mise à blanc ; Pas besoin le chassis est parfait .
" />
" />
" />

J'utilise de l'AP60 pour les longerons et de l'anti-gravillon pour le reste ;

A plus pour le train arrière

Daniel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JPM
Membre du CA de l'Amicale R15/R17


Nombre de messages : 11662
Age : 54
Localisation : Auxerre (89)
Date d'inscription : 28/07/2010

MessageSujet: Re: R 15 TS à PAUL   Sam 12 Sep - 2:51

javascript:emoticon( javascript:emoticon( javascript:emoticon( Daniel.
C'est propre.

_________________

R1312 '73 Blanc 355.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
christ27540
confirmé


Nombre de messages : 209
Age : 51
Localisation : Eure 27
Date d'inscription : 11/04/2015

MessageSujet: Re: R 15 TS à PAUL   Sam 12 Sep - 6:25

il y a du taf de fait javascript:emoticon(
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dan12
Junior


Nombre de messages : 56
Age : 52
Date d'inscription : 05/04/2009

MessageSujet: Re: R 15 TS à PAUL   Sam 12 Sep - 18:25

enfin un peu de mécanique .
démontage des roulements de roue . J'ai utilisé le flasque support de frein comme extracteur. Impossible sur une voiture moderne .

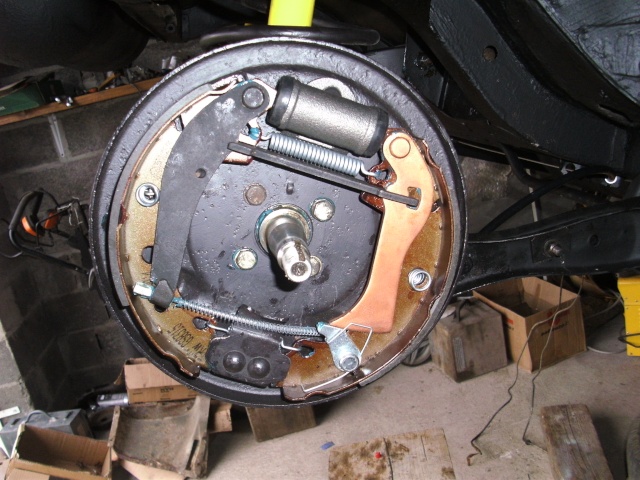

Je passe le nettoyage et peinture , remontage avec ras neuf, frein et roulement neuf .

" />


" />


Le kit de frein est complet mais il faut récupérer les leviers


Le cable de frein à main est neuf aussi.

" />

Pour le montage de la bague j'ai utilisé un axe de bras de roue arrière d'une Xsara que j'avais réparé.



Ensuite pour le roulement en plus du bout d'axe j'utilise l'ancienne bague de vieux roulement pour bien être en contact avec la bague du roulement neuf ( il n'y a pas besoin de taper fort )



ensuite pour le remplacement des bagues des tambours je meule le diamètre extérieur des anciennes bague pour les utiliser comme appui. (ne pas frapper fort mais bien faire attention de ne pas les emmancher de travers )




Pour le coté (petit roulement il en faut même deux des vieilles bagues




Réglage du diamètre des garnitures et frein à main et voila  (c'est beau avec un cabochon neuf Laughing



La voiture est sur ces 4 roues et je vais pouvoir lever l'avant pour finir le chassis et faire le train avant .

je vous invite a suivre ce chantier en temps réel et je vais essayer d'être plus présent et actif pour mener à bien ce projet .

A bientôt Daniel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
titi 85
vieux routard


Nombre de messages : 1428
Age : 52
Localisation : Vendée
Date d'inscription : 13/05/2013

MessageSujet: Re: R 15 TS à PAUL   Sam 12 Sep - 19:15

Du joli travail Daniel javascript:emoticon( Bon courage pour la suite.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FunkyVinz
Correspondant Région Amicale 15/17


Nombre de messages : 7727
Age : 37
Localisation : bretagne/finistère
Date d'inscription : 15/03/2009

MessageSujet: Re: R 15 TS à PAUL   Dim 13 Sep - 0:53

Bravo Daniel, bonne continuation.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cyrille89
Correspondant Région Amicale 15/17


Nombre de messages : 5474
Age : 32
Localisation : Sous une voiture dans le 89 ou le 95
Date d'inscription : 01/08/2007

MessageSujet: Re: R 15 TS à PAUL   Dim 13 Sep - 15:26

Beau boulot!
Tu le trouves où le cabochon de roulement neuf?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dan12
Junior


Nombre de messages : 56
Age : 52
Date d'inscription : 05/04/2009

MessageSujet: Re: R 15 TS à PAUL   Dim 13 Sep - 17:17

Merci pour vos encouragement .
Dans le Kit roulement (OSCARO) il y a le cabochon .

" />

A bientôt Daniel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dan12
Junior


Nombre de messages : 56
Age : 52
Date d'inscription : 05/04/2009

MessageSujet: Re: R 15 TS à PAUL   Lun 5 Oct - 22:59

Bonjour à tous . je travail sur le train avant .

Démontage des ressorts avant avec un outil pour R18 que j'ai modifié pour le rentre compatible pour R12 ." />

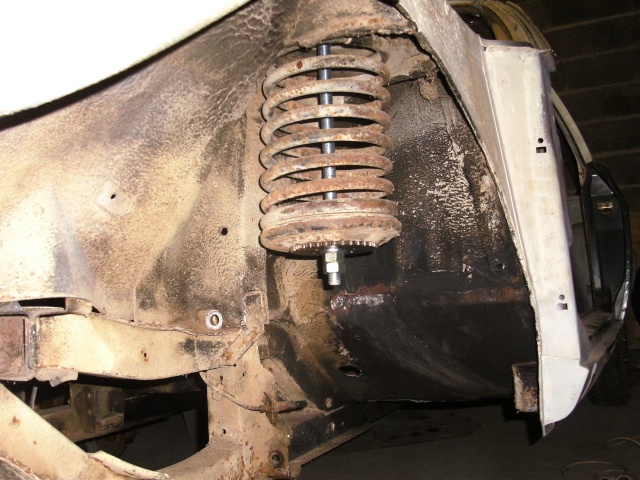

ensuite démontage de l'amortisseur pour le remplacer par une tige filetée d'un mètre  pour détendre le ressort par le dessus tout en restant à l'intérieur de l'auto (il faut être prudent avec ces ressorts, dans ma jeunesse j'ai vu des ailes arrachées, voir des gars friser la catastrophe)

" />



Nettoyage + peinture de tous les composants du train avant




Souvenez vous l'ancien propriétaire avec installer une boite 5 (mais rien n'était aligné ) .
Nota je ne critique pas , car grâce à lui j'ai la chance de travailler sur la plus vieille R15 TS recensée

Voila la découpe réalisée , déportée par rapport au bossage de série . comme je n'ai plus de repère j'ai tout rebouché.






Maintenant que la forme du bossage est "conforme" j'ai réalisé la pièce de renfort placée au dessus . Si je matérialise  l'encombrement du cache support de soufflet de levier par le papier vert , je suis obligé de reculer l'ensemble et les trous de fixation tombent à coté du bossage.



Mais au fait : y a t'il de série des versions BV 5 type R17 TS phase deux
avec le petit cache ?
Je pense qu'il faut une console.
Les R12 Gord avaient le petit cache type R12 TL mais pas avec la boite sans le revoie.

Voila je suis un peu perdu et regrette presque une boite 4 vitesses.
En lisant les restaurations du Forum je ne trouve pas beaucoup de photo de la position du levier.
Pouvez vous me mettre un photo d'une 17  TS phase deux levier démonté, prise bien dans l'axe ? ( je prendrai les cotes en respectant les proportions . D'avance merci.

A bientôt . Daniel

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
patrick62
Adhérent Amicale R15/R17


Nombre de messages : 1322
Age : 49
Localisation : Bruay la Buisssière (62)
Date d'inscription : 16/10/2009

MessageSujet: Re: R 15 TS à PAUL   Mar 6 Oct - 7:45

Super travail que tu fais sur ton auto
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cyrille89
Correspondant Région Amicale 15/17


Nombre de messages : 5474
Age : 32
Localisation : Sous une voiture dans le 89 ou le 95
Date d'inscription : 01/08/2007

MessageSujet: Re: R 15 TS à PAUL   Mar 6 Oct - 9:17

Beau boulot!
Je vois que tu as d'autres véhicules, des morceaux d'R16,une R18...
L'idéal serait que quelqu'un te prenne les côtes et te mette une photo cotée. Je n'ai malheureusement pas la 17 démontée sous la main...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dan12
Junior


Nombre de messages : 56
Age : 52
Date d'inscription : 05/04/2009

MessageSujet: Re: R 15 TS à PAUL   Mar 6 Oct - 20:08

Cet apm , j'ai recommencé en agrandissant la platine et voila, je peux maintenant peindre l'avant de la caisse.





Je vais démonter toute la rotule car il manque le soufflet et tout est rempli de terre. La tringlerie à subit quelques modifications  et cintrage . (je recommencerai avec la BV monté.








Je vais remonter le train avant car j'ai beaucoup de pièce un peu partout .

A bientôt . Daniel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
marcdu68
Trésorier de l'Amicale R15/R17


Nombre de messages : 12581
Age : 54
Localisation : HOCHSTATT
Date d'inscription : 09/01/2013

MessageSujet: Re: R 15 TS à PAUL   Mar 6 Oct - 20:55

Très bon travail, c'est beau tout cela. Bravo javascript:emoticon(

_________________
Correspondant Régional Régions ALSACE et FRANCHE COMTE  Depts 25,39, 67,68 et 90

Very Happy R1300, R1302,R1322,R1328 Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean-marc
Président Amicale R15/R17


Nombre de messages : 11639
Age : 50
Localisation : Lorraine /Meurthe et Moselle
Date d'inscription : 03/09/2005

MessageSujet: Re: R 15 TS à PAUL   Mar 6 Oct - 21:25

Comme toujours du beau boulot !!!

_________________
R1300 Jaune 386 (1972)
R1302 Rouge 705 (1975)
R1300 Vert algue 977 (1977)
R1330 a modifier 1978
R1328 Blanc 319 (1979)
XL 600 LM (1986)


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dom95
Membre du CA de l'Amicale R15/R17


Nombre de messages : 7070
Age : 46
Localisation : 95. Cormeilles en vexin
Date d'inscription : 16/04/2009

MessageSujet: Re: R 15 TS à PAUL   Mar 6 Oct - 21:32

Bravos
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
LMIQUET
débutant


Nombre de messages : 27
Age : 43
Localisation : St Pathus (77)
Date d'inscription : 19/03/2015

MessageSujet: Re: R 15 TS à PAUL   Mer 7 Oct - 22:07

Bon Courage pour cette restauration....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: R 15 TS à PAUL   Aujourd'hui à 17:36

Revenir en haut Aller en bas

R 15 TS à PAUL
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 3 sur 7Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant
 Sujets similaires
-
» ROULAGE AU PAUL RICARD ??
» Paul Lietaer
» Le Castellet: Evenements Paul Ricard 2009
» GUYOT PAUL marcheur recoit les plames academiques
» Paul Smart version Racing

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum Amicale Renault 15 & 17 :: PRESENTATIONS :: Vos R15 & R17-
Sauter vers:
